Нагнетатель Webasto Thermo Top C/E/Z

19.600,00

У предпусковых подогревателей Thermo Top E и C на узле нагнетателя воздуха закрепляется циркуляционный насос. Нагнетатель воздуха забирает необходимый для поддержания горения воздух извне через заборный воздухопровод и подает его в горелку.

Артикул: 1322649A Категория: Метки: ,

Описание

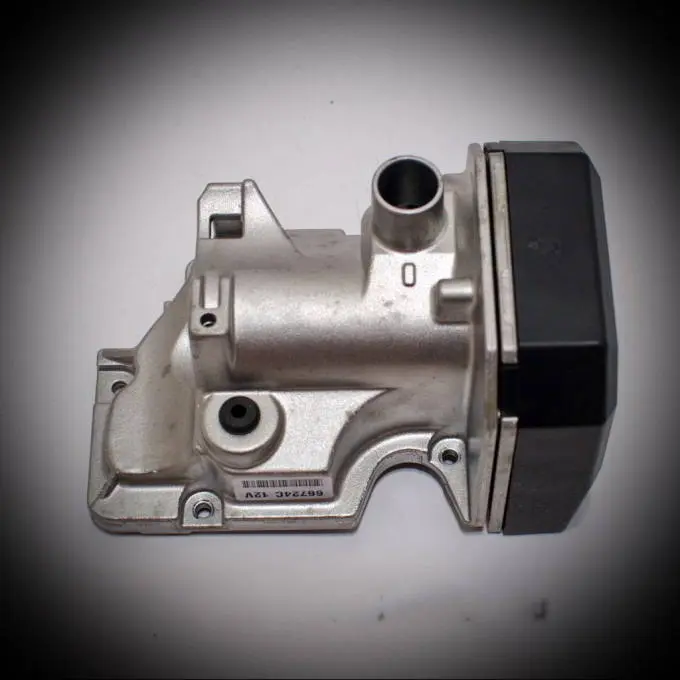

Нагнетатель воздуха Webasto Thermo Top

Узел нагнетателя воздуха включает:

— нагнетатель воздуха;

— воздухозаборное отверстие;

— отверстие для топливоподводящего патрубка.

У предпусковых подогревателей Thermo Top E и C на узле нагнетателя воздуха закрепляется циркуляционный насос.

Нагнетатель воздуха забирает необходимый для поддержания горения воздух извне через заборный воздухопровод и подает его в горелку.

Замена узла нагнетателя воздуха.

ВНИМАНИЕ! У Thermo Top E и C предварительно следует снять циркуляционный насос.

Демонтаж.

1. Осторожно снять крышку (6, рис. 1), поддев ее.

2. Отсоединить штекер нагнетателя воздуха.

3. Снять винты (11). 4. Отсоединить узел нагнетателя воздуха (1) от корпуса горелки (5) и топливозаборного штуцера (9).

5. Снять уплотнение (2).

6. Отремонтировать снятые компоненты.

Рис. 1 — Отопитель в разобранном состоянии.

Монтаж.

ВНИМАНИЕ! Для герметизации соединения узла нагнетателя воздуха и корпуса горелки предусмотрены 2 уплотнения (2, рис. 1), входящие в комплект запчастей: бумажное и резиновое с утолщениями на одной из сторон. Их необходимо использовать следующим образом:

Указание: У нового узла нагнетателя воздуха канавка для уплотнения проходит по фланцу нагнетателя к корпусу горелки.

новый узел нагнетателя воздуха и новый узел блок управления/теплообменник с корпусом горелки = резиновое уплотнение

снятый ранее с отопителя узел нагнетателя воздуха и уже имевшийся в отопителе узел блок управления/ теплообменник с корпусом горелки = бумажное уплотнение

снятый ранее с отопителя узел нагнетателя воздуха и новый узел блок управления/теплообменник с корпусом горелки = бумажное уплотнение

новый узел нагнетателя воздуха и и уже имевшийся в отопителе узел блок управления/ теплообменник с корпусом горелки = резиновое уплотнение

1. Приложить новое уплотнение (2) к корпусу горелки (3).

2. Надеть узел нагнетателя воздуха (1) на топливозаборный штуцер (9) до упора.

3. Закрепить узел нагнетателя воздуха (1) винтами (11). Винты затянуть с моментом 4 ± 0,4 Нм.

4. Подключить штекер нагнетателя воздуха.

5. Установить циркуляционный насос, если он был снят.

6. Надеть крышку (6) и вставить ее в защелку.

7. Провести регулировку работы отопителя по уровню СО2 в выхлопе.
