Работа на складской технике в летний период часто превращается в испытание не только для оператора, но и для логистического процесса в целом. Жара в некондиционируемых помещениях или работа на открытой площадке снижают концентрацию, повышают утомляемость и, как следствие, риск аварийных ситуаций. Решением проблемы становится установка автомобильного кондиционера. Однако техническая реализация этого проекта может столкнуться с неочевидными препятствиями, такими как несовместимость бортовых сетей и логистические задержки.
В этой статье мы разберем кейс по установке стандартного автомобильного кондиционера (24 В) на погрузчик с бортовой сетью 48 В, используя понижающий преобразователь напряжения, и обсудим подводные камни, с которыми пришлось столкнуться в процессе.
1. Техническая проблема: Несовместимость напряжений
Большинство современной складской техники, особенно электрические погрузчики средней и большой грузоподъемности, работают с напряжением бортовой сети 48 Вольт (сборка из четырех 12-вольтовых АКБ или литий-ионный блок).
В то же время рынок автомобильных климатических систем для спецтехники предлагает преимущественно два стандарта:
12 В — для легковых авто и малой техники.
24 В — для грузовиков, автобусов и тяжелой спецтехники.
Прямое подключение 24-вольтового компрессора и вентиляторов к 48-вольтовой сети погрузчика приведет к мгновенному выходу оборудования из строя. Сгорят обмотки двигателей, электроника управления, а в худшем случае может произойти возгорание.
Решение: Использование мощного понижающего DC-DC преобразователя (конвертера) с 48 В на 24 В.
2. Выбор оборудования
Перед началом работ необходимо было подобрать комплектующие, способные выдержать нагрузки складской эксплуатации.
Кондиционер
Был выбран универсальный автомобильный кондиционер моноблок для грузовиков (24 В).
Холодопроизводительность:~2000 Вт.
Потребляемый ток: В пиковые моменты (запуск компрессора) до 30 А при 24 В.
Преобразователь напряжения (DC-DC Converter)
Это ключевой элемент системы. Обычные бытовые инверторы не подошли бы из-за недостаточной мощности и отсутствия защиты от вибрации.
Входное напряжение: 48 В (диапазон 40–60 В).
Выходное напряжение: 24 В (стабилизированное).
Мощность: Минимум 1500 Вт (с запасом, так как кондиционер — индуктивная нагрузка с высокими пусковыми токами).
Защита: От перегрева, короткого замыкания, обратной полярности.
Исполнение: Герметичный корпус (IP65 и выше), так как преобразователь планировалось разместить в техническом отсеке погрузчика, где много пыли и вибрации.
3. Логистический вызов: Месяц ожидания
Самым сложным этапом оказалась не механическая установка, а снабжение. Специализированные промышленные преобразователи 48В->24В высокой мощности не являются товаром массового спроса в локальных магазинах автозапчастей.
Хронология задержки:
1. Поиск: Локальные поставщики предлагали либо слабые модели (до 500 Вт), либо аналоги на заказ.
2. Заказ: Было принято решение заказать сертифицированный промышленный конвертер у зарубежного производителя.
3. Ожидание: Срок поставки составил около месяца.
Причины задержки:
Таможенная очистка электрооборудования.
Сложности с логистикой крупногабаритных грузов.
Отсутствие товара на локальных складах дистрибьюторов.
Этот опыт показал, что при планировании подобных модернизаций необходимо закладывать минимум 4–6 недель на поставку специфической электроники из-за рубежа.
4. Процесс установки
После получения преобразователя начались монтажные работы.
Этап 1: Размещение оборудования

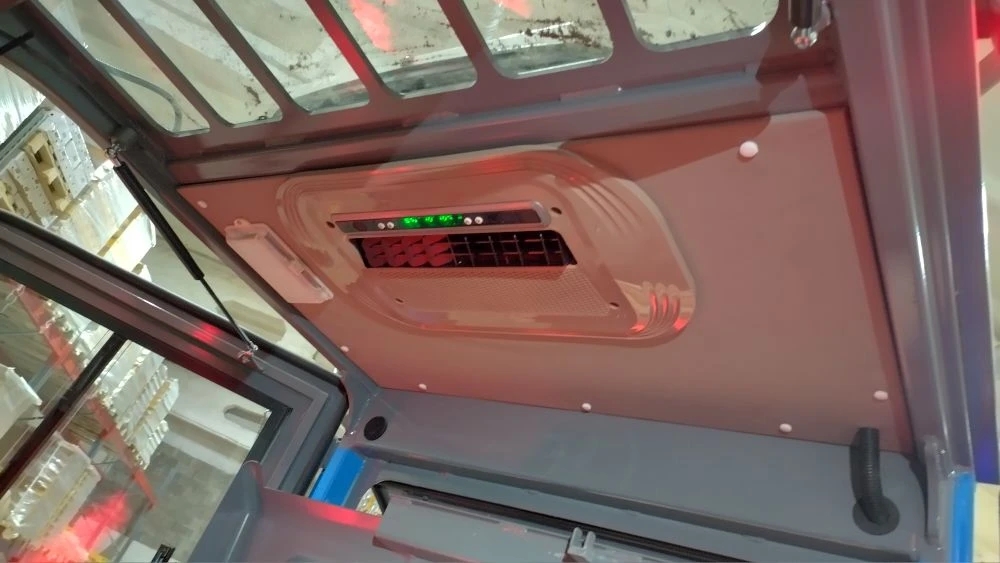

Моноблок врезан в крышу, проводка пущена под обшивкой.
Преобразователь: Закреплен на металлической панели в электроотсеке. Критически важно обеспечить хороший теплоотвод, так как при конвертации 48->24 В выделяется значительное количество тепла.
Этап 2: Электрическая схема
Это самый ответственный узел.
1. Вход (48 В): Толстые медные кабели (сечение не менее 16 мм²) от основной батареи погрузчика к входу преобразователя. Обязательно установлен предохранитель на 40–50 А в разрыв плюсового провода.
2. Выход (24 В): От преобразователя к кондиционеру. Сечение кабеля 10–16 мм².
3. Управление: Панель встроена в кондиционер, имеется также пульт ДУ
4. Заземление: Все массы надежно соединены с рамой погрузчика для исключения помех и пробоев.
5. Тестирование и результаты
После сборки была проведена серия тестов под нагрузкой.
Напряжение: На выходе преобразователя мультиметр показывал стабильные 24.2 В даже при пуске компрессора. Просадка на входе (48 В) была незначительной (до 46 В), что безопасно для тяговых батарей погрузчика.
Температура: Преобразователь нагревался до 50–60 °С, что находится в пределах нормы для данного класса устройств.
Эффективность: Кондиционер начал охлаждать кабину до комфортных 20–22 °С за 10–15 минут работы.
Влияние на батарею: При работе кондиционера время автономной работы погрузчика сократилось примерно на 15–20%, что является приемлемой платой за комфорт оператора.
6. Выводы и рекомендации
Установка автомобильного кондиционера на погрузчик с нестандартным напряжением сети — задача выполнимая, но требующая тщательной подготовки.
Главные уроки проекта:
1. Планирование сроков: Главный риск — логистика. Компоненты вроде мощных DC-DC преобразователей лучше заказывать с большим запасом времени. Месяц ожидания — это реалистичный сценарий, к которому нужно быть готовым.
2. Запас мощности: Никогда не выбирайте преобразователь «впритык». Пусковые токи компрессора могут превысить номинал в 2–3 раза. Запас мощности в 50% обязателен.
3. Безопасность: Работа с напряжением 48 В и токами свыше 40 А требует качественной изоляции и защиты от КЗ. Экономия на кабелях или предохранителях недопустима.
4. Окупаемость: Несмотря на затраты на оборудование и простой техники во время ожидания деталей, установка кондиционера окупается за счет снижения текучести кадров, уменьшения количества ошибок при штабелировании и соблюдения норм охраны труда в жаркий период.
В итоге, после месяца ожидания и двух дней монтажа, погрузчик вернулся в строй, оснащенный системой климат-контроля, что было встречено операторами с большим энтузиазмом
