Thermo Top E/C, Thermo Top Z инструкция 9

9 Ремонтные работы с предпусковыми подогревателями Webasto (Вебасто)
9.1 Общие положения
В этом разделе описаны ремонтные работы, которые допускается производить с догревателем Webasto (Вебасто) Thermo TopZ либо предпусковыми подогревателями Webasto (Вебасто) Thermo Top E и C, снятыми савтомобиля. Если отопитель (предпусковой подогреватель) Webasto (Вебасто) и его компоненты будут разбираться на более мелкие детали, то гарантия на отопитель (предпусковой подогреватель) становится недействительной. При сборке необходимо использовать запчасти только из ремонтного комплекта. По окончании любых ремонтных работ необходимо проводить проверку отопителя или предпускового подогревателя Webasto (Вебасто) (см. разд. 6).
9.1.1 Работы на снятых компонентах предпускового подогревателя Webasto (Вебасто)
ВНИМАНИЕ
Необходимо отделить все уплотнительные элементы, находившиеся между снятыми компонентами отопителя (предпускового подогревателя) и другими его частями, и заменить их на новые.
9.1.1.1 Очистка

• • все снятые компоненты предпускового подогревателя Webasto (Вебасто) необходимо очищать.
  • с помощью подходящих подручных средств с компонентов предпускового подогревателя необходимо осторожно удалить всю уплотнительную массу.

9.1.1.2 Осмотр

• • проверить все компоненты предпускового подогревателя Вебасто на наличие повреждений (трещины, деформация, износ и т. д.) и, если нужно, заменить.
  • проверить штекеры и провода предпускового подогревателя Webasto (Вебасто) на наличие коррозии, непрочных контактов, деформацию в результате усадки и, если нужно, заменить.
  • проверить контакты в штекерах на наличие коррозии и все контакты на прочность посадки и, если нужно, заменить.

9.2 Демонтаж и установка компонентов предпускового подогревателя Webasto (Вебасто) 9.2.1 Замена циркуляционного насоса (Thermo Top E и C) 9.2.1.1 Демонтаж Webasto (Вебасто) 1. Снять крышку предпускового подогревателя (4, рис. 901) и отсоединить штекерциркуляционного насоса. 2. Снять хомут с пружинной лентой (5, рис. 901). 3. Снять винт (7) и хомут (2). 4. Снять циркуляционный насос (6) и хомут спружинной лентой (5). 5. Если нужно, снять манжету (1). 6. Отремонтировать снятые компоненты (см. 9.1.1).

9.2.1.2 Установка 1. Натянуть хомут с пружинной лентой (5, рис. 901) на конец шланга. 2. Если нужно, надеть манжету (1) на циркуляцион-ный насос (6). 3. Привести циркуляционный насос (6) в установочное положение и закрепить хомутом (2) и винтом (7) на узле нагнетателя воздуха (3). 4. Закрепить хомут с пружинной лентой (5). 5. Затянуть винт (7) с моментом 3,5 ± 0,3 Нм. 6. Подключить штекер циркуляционного насоса и надеть крышку (4).

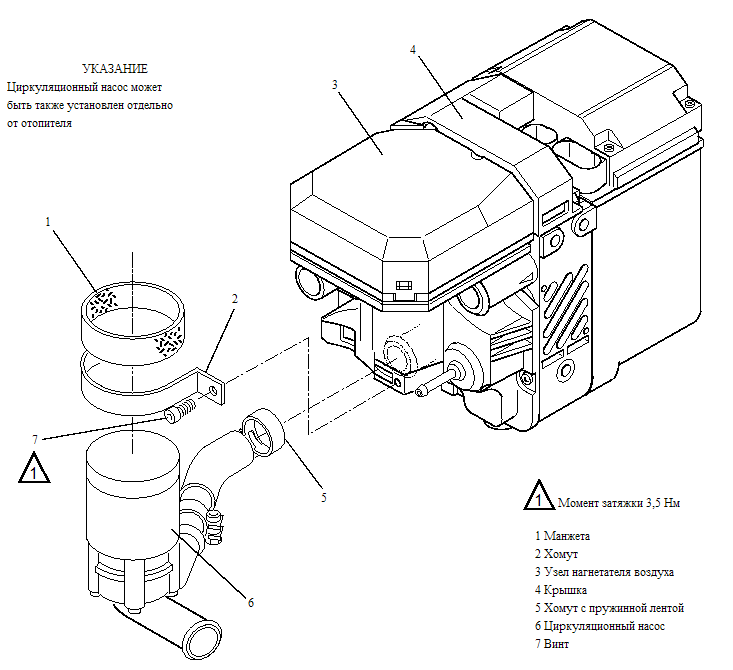

Рис. 901 Замена циркуляционного насоса Webasto(Thermo Top E и C)

9.2.2 Замена узла нагнетателя воздуха предпускового подогревателя

Webasto (Вебасто)



ВНИМАНИЕ



У Webasto Thermo Top E и C предварительно следует снять циркуляционный насос (см. 9.2.1.1).

9.2.2.1 Демонтаж
1. Осторожно снять крышку (6, рис. 902), поддев ее.



2. Отсоединить штекер нагнетателя воздуха.



3. Снять винты (11).



4. Отсоединить узел нагнетателя воздуха (1) от корпуса горелки (5) и топливозаборного штуцера (9).



5. Снять уплотнение (2).



6. Отремонтировать снятые компоненты (см. 9.1.1).

9.2.2.2 Установка
ВНИМАНИЕ



Для герметизации соединения узла нагнетателя воздуха Webasto (Вебасто)  и корпуса горелки предпускового подогревателя Webasto (Вебасто)  предусмотрены 2 уплотнения (2, рис. 902), входящие в комплект запчастей: бумажное и резиновое с утолщениями на одной из сторон. Их необходимо использовать следующим образом:

УКАЗАНИЕ



У нового узла нагнетателя воздуха канавка для уплотнения проходит по фланцу нагнетателя к корпусу горелки.

• • новый узел нагнетателя воздуха и новый узел блок управления/теплообменник с корпусом горелки = резиновое уплотнение
  • снятый ранее с отопителя узел нагнетателя воздуха и уже имевшийся в отопителе узел блок управления/теплообменник с корпусом горелки = бумажное уплотнение
  • снятый ранее с предпускового подогревателя узел нагнетателя воздуха и новый узел блок управления/теплообменник с корпусом горелки = бумажное уплотнение
  • новый узел нагнетателя воздуха и и уже имевшийся в отопителе узел блок управления/теплообменник с корпусом горелки = резиновое уплотнение

1. Приложить новое уплотнение (2) к корпусу горелки (3).



2. Надеть узел нагнетателя воздуха (1) натопливозаборный штуцер (9) до упора.



3. Закрепить узел нагнетателя воздуха (1) винтами(11). Винты затянуть с моментом 4 ± 0,4 Нм.



4. Подключить штекер нагнетателя воздуха Webasto (Вебасто) .



5. Установить циркуляционный насос (см. 9.2.1.2), если он был снят.



6. Надеть крышку (6) и вставить ее в защелку.



7. Провести регулировку работы отопителя (предпускового подогревателя) Webasto (Вебасто)  по уровню СО2 в выхлопе (см. 6.2.6).

1. Узел нагнетателя воздуха 2 Уплотнение 3 Горелка 4 Уплотнение 5 Корпус горелки 6 Крышка

7 Узел „блок управления/теплообменник“ 8 Штифт накаливания/ датчик пламени 9 Топливозаборный штуцер 10 Винт (4 шт.) 11 Винт (4 шт.)

Рис. 902 Предпусковой подогреватель в разобранном состоянии

9.2.3 Замена горелки Webasto (Вебасто)  со штифтом накаливания/ датчиком пламени ВНИМАНИЕ У предпускового подогревателя Webasto Thermo Top E и C предварительно следует снять циркуляционный насос (см. 9.2.1.1). 9.2.3.1 Демонтаж 1. Снять узел нагнетателя воздуха (см. 9.2.2.1). 2. Выдавить насадку кабеля штифта накаливания/ датчика пламени (8, рис. 902) из корпуса горелки (5). 3. Вынуть винты (10). 4. Вынуть горелку (3) со штифтом накаливания/ датчиком пламени (8) из корпуса горелки (5). 5. Снять уплотнение (4). 6. Отремонтировать снятые компоненты (см. 9.1.1). 9.2.3.2 Установка 1. Приложить новое уплотнение (4) к корпусу горелки (5). 2. Привести горелку (3) в установочное положение и закрепить винтами (10) с моментом затяжки4 ± 0,4 Нм. 3. Вставить насадку кабеля штифта накаливания/датчика пламени в корпус горелки (5). 4. Установить узел нагнетателя воздуха Webasto (Вебасто)  (см. 9.2.2.2). 5. Установить циркуляционный насос (см. 9.2.1.2), если он был снят.

9.2.4 Замена узла „блок управления/ теплообменник“ с корпусом горелки ВНИМАНИЕ У предпускового подогревателя Webasto (Вебасто)  Thermo Top E и C предварительно следует снять циркуляционный насос (см. 9.2.1.1). 9.2.4.1 Демонтаж 1. Снять узел нагнетателя воздуха (см. 9.2.2.1). 2. Выдавить насадку кабеля штифта накаливания/датчика пламени (8, рис. 902) из корпуса горелки (5). 3. Вынуть винты (10). 4. Вынуть горелку (3) со штифтом накаливания/датчиком пламени (8) из корпуса горелки (5). 5. Снять уплотнение (4). 6. Отремонтировать узел „блок управления/теплообменник“ и снятые компоненты (см. 9.1.1). 9.2.4.2 Установка 1. Приложить новое уплотнение (4) к корпусу горелки (5). 2. Привести горелку (3) в установочное положение и закрепить винтами (10) с моментом затяжки 4 ± 0,4 Нм. 3. Вставить насадку кабеля штифта накаливания/датчика пламени в корпус горелки (5). 4. Установить узел нагнетателя воздуха Webasto (Вебасто)  (см. 9.2.2.2). 5. Установить циркуляционный насос (см. 9.2.1.2), если он был снят.
