7 Подача топлива автономного отопителя Webasto (Вебасто)
Топливо для автономного отопителя Webasto (Вебасто) может отбираться из топливного бака автомобиля или из отдельного бака для горючего. Данные о допустимом давлении в месте отбора топлива Webasto (Вебасто) приведены на рис. 9.
| допустимая высота подачи топлива H (м) | при максимально допустимом избыточном давлении (бар) в топливной системе |
| 0,00 | 0,2 |
| 1,00 | 0,11 |
| 2,00 | 0,03 |
| допустимая высота всасывания топлива S (м) | при максимально допустимом разрежении (бар) в топливном баке |
| 0,00 | -0,10 |
| 1,00 | -0,06 |
| 2,00 | -0,02 |
Только для ADR: Следует принимать во внимание Законоположения ADR для топливных баков Часть 9 Раздел 9.4.2.7. На заправочном патрубке должно быть помещено указание, что отопитель Webasto (Вебасто) перед заправкой топливом следует отключить.

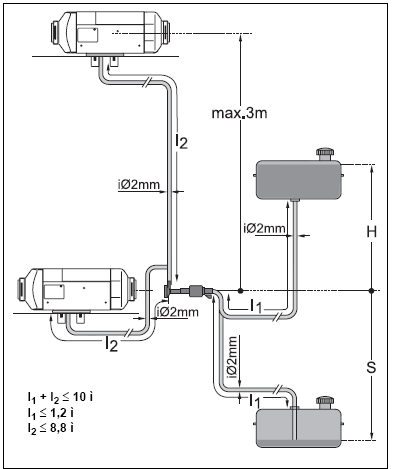

рис. 9: Подача топлива
7.1. Автомобили с карбюраторным двигателем
Отбор топлива автономный отопитель Webasto ( Вебасто ) может производить только с помощью специального топливоотборника Webasto (Вебасто) (см. рис. 10) по
возможности ближе к баку. Присоединение Webasto ( Вебасто ) осуществляется по выбору в подающем или сливном трубопроводе, причем сливной трубопровод должен идти почти до дна бака (см. рис. 11).
Отборник топлива обогревателя Webasto ( Вебасто ) должен быть смонтирован таким образом, чтобы пузырьки воздуха или газа могли самостоятельно выходить в направлении бака (см. рис. 10).
рис. 10: Отборник топлива Webasto ( Вебасто )
Отбор топлива нельзя производить в области двигателя, т.к. здесь вследствие выделения тепла от двигателя могут образовываться пузырьки газа в трубопроводе, что может вести к перебоям в режиме горения автономного отопителя Webasto ( Вебасто ).
7.2. Автомобили с впрыском топлива и искровым зажиганием
При установке Webasto ( Вебасто )на автомобиле с впрыском топлива и искровым зажиганием следует определить, смонтирован ли
топливный насос в баке или вне его. Если топливный насос расположен в баке, то отбор топлива автономного отопителя Webasto (Вебасто) может производиться только из сливной линии исключительно при помощи топливозаборника Webasto (Вебасто)(см. рис. 10), причем следует убедиться, что сливной трубопровод доходит почти до дна бака (минимальное расстояние до дна бака см. на рис. 11). Если это не имеет места, то можно применять топливозаборник Webasto (Вебасто), расположенный на баке (см. рис. 11, 12 и 13).
Если топливный насос Webasto ( Вебасто ) смонтирован вне бака, топливопровод между баком и топливным насосом также должен выполняться исключительно с помощью топливозаборника Webasto (см. рис. 10).
7.3. Автомобили с дизельным двигателем
Отбор топлива автономный отопитель Webasto (Вебасто) должен осуществляться из топливного бака или из отдельного бака Webasto (Вебасто)(см. рис. 10, 11 и 12). При использовании такого отдельного источника топлива исключается влияние давления.
рис. 11: Расположенный на баке отборник топлива Webasto
рис. 12: Отбор топлива из пластмассового бака
(Отбор через сливное отверстие бака)
рис. 13: Отбор топлива из пластмассового бака
(Отбор через арматуру бака)
УКАЗАНИЕ:
Арматура бака должна быть изготовлена из листа!
7.4. Топливопроводы автономного отопителя Webasto (Вебасто)
В качестве топливопроводов Webasto Вебасто) могут применяться стальные, медные или пластмассовые трубопроводы (в последнем случае – из гибкого, свето- и термоустойчивого полиамида РА11 или РА12, например, Mecanyl RВтTL) согласно стандарту DIN 73378. Поскольку не может быть обеспечено постоянно вертикальное положение трубопровода, внутренний диаметр не должен быть больше определенной величины. Если трубопровод автономный отопитель Webasto (Вебасто) провисает или проложен с нисходящими участками, то начиная с диаметра 4 мм, происходит скопление пузырьков воздуха или газа, которые ведут к перебоям в режиме горения. При использовании трубопроводов указанных на рис. 9 диаметров образование вредных пузырьков надежно предотвращается.
Следует избегать нисходящей укладки трубопровода Webasto (Вебасто) от дозирующего насоса к автономному отопителю Webasto (Вебасто).
Во избежание провисания свободно висящие трубопроводы должны быть закреплены. Монтаж должен быть выполнен таким образом, чтобы трубопроводы были защищены от ударов камней и теплового воздействия (выхлопных газов).
В местах соединения топливопроводы должны быть закреплены хомутами во избежание соскальзывания.
Подача топлива
7.4.1.Соединение двух трубок шлангом
Правильное соединение топливных трубок автономного отопителя Webasto (Вебасто) шлангом показано на рис. 14.
Обращать внимание на плотность соединения!
рис. 14: Соединение «трубка – шланг»
7.5. Дозирующий насос автономного отопителя Webasto (Вебасто)
Дозирующий насос Webasto (Вебасто) представляет собой комбинированную транспортировочную, дозирующую и запорную систему, и его монтаж должен выполняться по определенным критериям (см. рис. 9 и 15). Место установки.
Полезно монтировать дозирующий насос автономный отопитель Webasto (Вебасто) в холодном месте. Окружающая температура для бензинового автономного отопителя Webasto (Вебасто) в любой момент работы не должна превышать +20 °C.
Нельзя монтировать дозирующий насос и топливопроводы автономного отопителя Webasto (Вебасто) в области теплового излучения от горячих частей автомобиля. В противном случае следует предусмотреть тепловую защиту.
рис. 15: Дозирующий насос DP 30.2/30.3
Положение установки
7.5.1.Монтаж и крепление
Дозирующий насос автономного отопителя Webasto Вебасто) должен быть укреплен с помощью подвески, гасящей колебания. Для обеспечения хорошего самопроизвольного удаления воздуха положение установки ограничивается вариантами, показанными на рис. 15.
Из-за опасности коррозии для штекерных соединений между дозирующим насосом и его кабельным жгутом следует использовать только оригинальные детали Webasto
7.6. Топливный фильтр автономного отопителя Webasto (Вебасто)
Если возможно загрязнение топлива, то применять следует только фильтр Webasto, номер для заказа 487 171. Устанавливать его следует по возможности вертикально, но в пределе — горизонтально (обращать внимание на направление потока)
рис. 16: Топливный фильтр
